在线ph传感器
发布时间：2023-12-13 17:01:41
型号：TH-S3
品牌：天合
相关产品
产品描述
一．在线ph传感器应用环境说明
用于环境水质检测、各种高/低离子强度的水样测试，能够满足大多数工业/环境应用对在线pH测量的要求。
信号输出：RS485（MODBUS-RTU） 、4-20mA电流输出。
低阻抗敏感玻璃膜，内部信号隔离技术，搞干扰性强。
良好的再现性，热稳定性，低漂移，体积小，响应速度快
安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体
性能稳定，使用寿命长
IP68防水标准
二．在线ph传感器技术性能和规格
1.技术参数
测量原理 | 电化学（盐桥） |
信号方式 | RS485（MODBUS-RTU） 、4-20mA 同时输出 |
测量范围 | 0～14.00（PH） |
测量分辨率 | 0.01 |
测量精度 | ±0.1PH，±0.1℃ |
响应时间 | 约10s (98%流动液体) 约15s (98%静止液体) |
外壳材质 | POM和316L不锈钢 |
温度补偿 | 自动温度补偿(PT1000) |
电缆长度 | 标配5米 |
供电电压 | 12-24VDC（0.4W@12V） |
测量环境 | 温度0~50℃（不结冰） ，< 0.2MPa |
防水等级 | IP68 |
安装方式 | 浸入式安装，NPT3/4螺纹 |
2.尺寸图
传感器接头为M12航空插头连接器5芯母座
三．在线ph传感器安装和电气连接

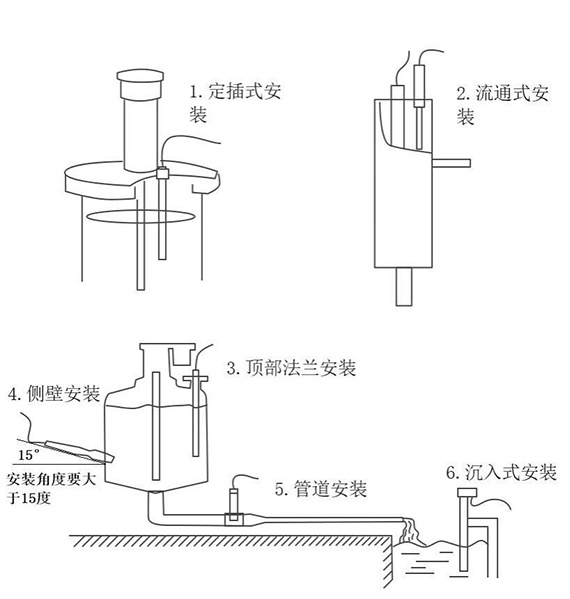

1.安装
注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。
2.电气安装
线缆为5芯屏蔽线，线序定义：
棕色-电源线（12~24VDC）
黑色-地线（GND）
蓝色-485A
绿色-485B
黄色-4-20mA电流输出（未用可悬空）
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
